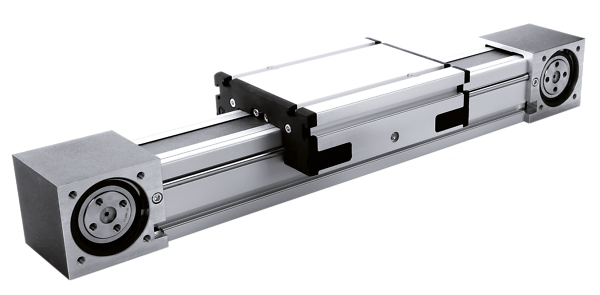

Lineareinheit MonoLine Z
Lineareinheit MonoLine Z

Unité linéaire à courroie crantée

Les unités linéaires à courroies crantées de la société RK Rose+Krieger sont destinées à des tâches de positionnement et de manutention rapides. Un des autres avantages de cette unité linéaire, réside dans le fait qu’elle ne nécessite quasiment pas d’entretien.

RK MonoLine Z axe linéaire

La RK MonoLine est un guidage à galets ultra-performant qui convainc par ailleurs par son excellent rapport qualité/prix.

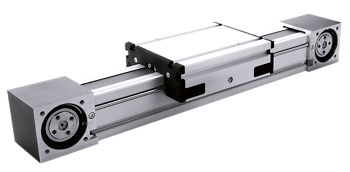

Lineareinheit MonoLine Z

Guidage :

  • Guidage à galets disponible sans entraînement

En optoin:

  • Chariot de guidage rallongé

Taille de construction

40, 60, 80, 120

Course max.

5'465 - 5'780 mm

Fx max.

480 - 4'800 N

Fy max.

1'100 - 9'400 N

Fz. max.

694 - 5'200 N

Mx max.

14 - 280 Nm

My max.

35 - 1'010 Nm

Mz max.

55 - 1'780 Nm
RK MonoLine Z Linearachse Katalog DE Link
RK MonoLine Z Linearachse Katalog EN Link
RK MonoLine Z Linearachse Katalog FR Link
Catalogue
RK MonoLine Z Linearachse CAD
Données CAO

RK DuoLine Z (axe linéaire à patins à billes)

Un axe polyvalent avec système de guidage fermé.
Lineareinheit Duoline Z

Guidage :

  • Guidage à galets disponible sans entraînement

En option:

  • Système de retenue intégrable RK Safelock

Taille de construction

60, 80, 120, 160

Course max.

5'665 - 9'010 mm

Fx max.

1'000 - 6'000 N

Fy max.

700 - 5'100 N

Fz. max.

2'500 - 8'900 N

Mx max.

48 - 500 Nm

Mx max.

160 - 1'200 Nm

Mz max.

140 - 1'150 Nm
RK DuoLine Z Linearachse Katalog DE Link
RK DuoLine Z Linearachse Katalog EN Link
RK DuoLine Z Linearachse Katalog FR Link
Catalogue
RK DuoLine Z Linearachse CAD
Données CAO

MultiLine (axe linéaire à patins à billes)

Une unité linéaire à patins à billes compacte résistant aux charges élevées.
Lineareinheit MultiLine

Guidage:

  • Guidage à galets disponible sans entraînement
  • Système de retenue intégrable RK Safelock

Taille de construction

200

Course max.

5'620 mm

Fx max.

4'700 N

Fy max.

8'200 N

Fz. max.

12'000 N

Mx max.

920 Nm

My max.

1'600 Nm

Mz max.

1'500 Nm
Linearachse MultiLine Katalog DE Link
Linearachse MultiLine Katalog EN Link
Linearachse MultiLine Katalog FR Link
Catalogue
Linearachse MultiLine CAD
Données CAO

D-Line (axe linéaire à forte capacité)

Unité linéaire à forte capacité.
Lineareinheit D-Line

Guidage:

  • Guidage à galets disponible sans entraînement

Taille de construction

160, 240, 320

Course max.

9'194 mm

Fx max.

4'700 N

Fy max.

30'000 N

Fz. max.

30'000 N

Mx max.

3'800 Nm

My max.

6'880 Nm

Mz max.

6'880 Nm
D-Line Schwerlast Linearachse Katalog DE Link
D-Line Schwerlast Linearachse Katalog EN Link
D-Line Schwerlast Linearachse Katalog FR Link
Catalogue
