Pick by Light Set modular zusammenstellen

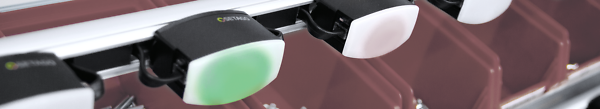

Sensoren

Echtzeit Qualitätskontrolle

Die Pick by Light Sensoren erkennen mittels reflektivem Messverfahren, ob der Artikel entnommen wurde. Durch diese Rückmeldung schaltet die Pick by Light Software einen Arbeitsschritt weiter. Somit kann der Arbeitsprozess nur durchgeführt werden, wenn alle Artikel richtig entnommen werden. Echtzeit Qualitätskontrolle!

Unsere RS485 ModBUS Sensoren werden via SETAGO® Software angesteuert. Bei der sogenannten Time of Flight (toF) Messung, wird durch den Emitter ein Infrarotlicht mit einer Wellenlänge von 940nm gesendet. Der im Sensor integrierte Kollektor, ermittelt anhand der Laufzeit des reflektierten Infrarotlichtes die Distanz zur Bezugsebene (Nullpunkt). Dieses Messverfahren bedingt, dass jeder Sensor stets eine Bezugsebene benötigt.

Die Spannungsversorgung sowie die Kommunikation zwischen Sensor und Steuerung erfolgt über die mitgelieferten RJ12 Kabel. Die Adressierung der Sensoren erfolgt über einen DIP-Switch. Es können Adressen zwischen 1 – 256 vergeben werden. Zur Anbringung des Sensors an Profilen u. ä. wird eine separate Adapterplatte mitgeliefert.

Pick by Light Sensor montiert an Adapterplatte

Maximaler Arbeitsbereich: 1 m

Optimaler Arbeitsbereich: 100 – 400 mm

Reaktionsgeschwindigkeit: ≈3ms.

Betriebstemperatur: 10°C - +50°C

Modbus Variante

Digitale Variante für SPS Anbindung

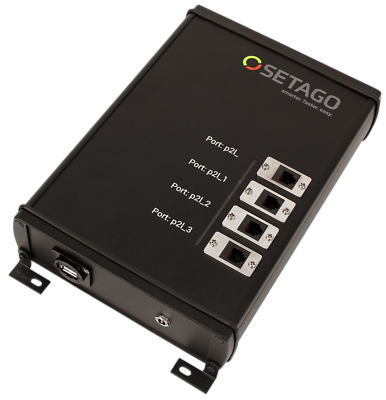

Steuerung

Das Kommunikationstool

Durch die Pick by Light Steuerung erfolgt die interne Kommunikation. In der Software bestimmen Sie alle Funktionen, die Steuerungseinheit jedoch führt danach alle Befehle aus. Über sie werden alle Komponenten angeschlossen. Eine Steuerung kann max. 4 x 256 Stück Sensoren verarbeiten. Ein Windowsrechner sowie die Sensoren-Kommunikation werden durch die Steuerung gewährleistet.

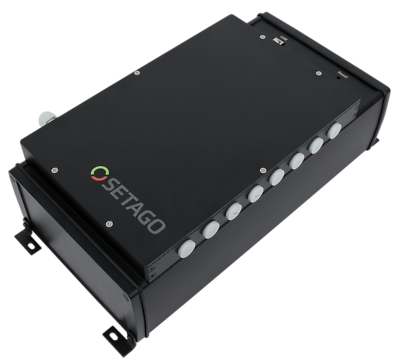

I/O Modul

Die Anbindungszentrale

Das I/O Modul agiert mit der Steuerungseinheit. Im Modul werden alle Anbindungen und Funktionen verkabelt. Über sie können zusätzliche Endgeräte wie Schrauber, Taster oder Roboter eingebunden werden. Es stehen 16 Ein- und Ausgänge zur Verfügung.

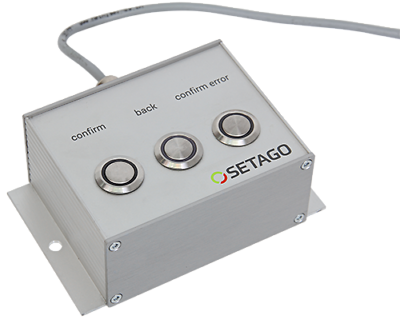

Taster-Gehäuse

Die Navigation durch die Arbeitsschritte

Mithilfe des Taster Gehäuses navigieren Sie durch die Arbeitsschritte. Sie schalten weiter oder kehren nochmals zurück, falls ein Schritt wiederholt werden muss. Diese Navigation kann selbstverständlich auch über den Touchscreen Monitor vorgenommen werden. Jedoch kann die Tasterbox direkt neben dem Arbeitsprozess platziert werden. Das ist für den Montagemitarbeiter sehr ergonomisch und spart Zeit. Optional kann auch mit Fusspedalen gearbeitet werden.

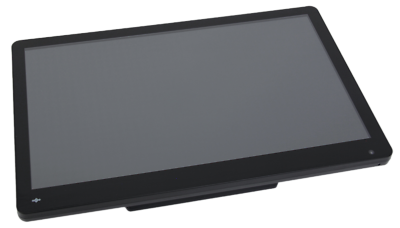

Touchscreen Monitor

Schritt für Schritt durch den Montageprozess

Auf dem Touchscreen Monitor bedienen Sie die SETAGO® Software. Sie können alle Arbeitsschritte anpassen und bearbeiten. Schritt für Schritt zeigt Ihnen der Monitor die Arbeitsanweisung an und leitet Sie durch den Montageprozess. Der Monitor kann mittels Wandhalterung selbständig platziert werden.
