Elektrozylinder

Elektrozylinder sind selbsthemmend, wodurch im Stillstand keine Energie zugeführt werden muss. Das macht Elektrozylinder zu einer interessanten Alternative zu pneumatischen und hydraulischen Aktuatoren. Leistungsstarke DC-Motoren, Signalleitungen, Potentiometer und Hall-IC zur Positionserkennung sowie integrierte Endschalter bedienen somit die häufigsten Anforderungen auf unkomplizierte Art.

Wählbare Hublänge
Kraft und Geschwindigkeit nach Ihren Vorgaben
Ab Stückzahl 1

LD1000C Elektrozylinder mit integriertem Controller

Der Linearantriebe LD1000C ist auf Flexibilität, Robustheit und Betriebssicherheit ausgelegt und somit speziell für den Einsatz unter Extrembedingungen konzipiert. Durch sein stabiles Gehäuse aus Aluminiumdruckguss, der hohen Temperaturbeständigkeit, einer Schubstange aus Edelstahl sowie der IP69K-Schutzart, hält er extremen Umwelteinflüssen stand und ist bestens geeignet für Outdoor Anwendungen auch bei starker Hitze und Kälte.
Das Key-Feature ist jedoch der integrierte Controller. Über programmierbare Funktionen lassen sich die Linearantriebe flexibel auf Ihre Aufgaben anpassen. Sowohl bei Einzelantrieb als auch im Synchronbetrieb mehrerer Achsen stehen dem Anwender unzählige Möglichkeiten zur Verfügung.
  • Schutzart IP 69k statisch
  • Programmierbare Start-/Stopprampen
  • Lagerückmeldung durch Absolutwegmesssystem
  • Überstromabschaltung

Motorspannung

12, 24, 48 V DC

Hub

15 - 1'000 mm

Kraft max.

2'000 - 10'000 N

Verfahrgeschwindigkeit max.

156 mm/s

Schutzart

IP 69k statisch

LD1000E Elektrozylinder

Mit dem Elektrozylinder LD1000E wurde das Ziel angestrebt herkömmliche Produkte mit hydraulischen oder pneumatischen Antrieben zu ersetzen. Der Fokus lag dabei auf der hohen Lebensdauer, geringen Betriebskosten und hoher Wirtschaftlichkeit.
  • Schutzart IP 69k statisch
  • Flexible Anpassung bei kleinsten Stückzahlen
  • Endschalter integriert

Motorspannung

12, 24, 48 V DC

Hub

15 - 1'000 mm

Kraft max.

2'000 - 10'000 N

Verfahrgeschwindigkeit max.

130 mm/s

Schutzart

IP 69k statisch

LD75 Elektrozylinder

Der besonders robuste und kompakte Elektrozylinder LD75 wurde speziell für extreme Einsatzbedingungen konzipiert, in denen höchste Zuverlässigkeit gefragt ist. Hier ist der LD75 die perfekte wartungsfreie Antriebslösung in den Bereichen Industrie, Agrar und Off Highway.
  • Schutzart IP69k statisch
  • Endschalter integriert
  • Lagerückmeldung durch Potentiometer

Motorspannung

12, 24 V DC

Hub

15 - 130 mm

Kraft max.

750 N

Verfahrgeschwindigkeit max.

50 mm/s

Einbaumass

245 mm

Schutzart

IP 69k statisch

Elektrozylinder M9 (Leistungsklasse 1)

Die Elektrozylinder der Baugruppe M9 sind preiswerte Linearantriebe für kleinere Kräfte und bestechen durch Kompaktheit sowie platzsparende Abmessungen.
  • Endschalter integr.
  • Signalkontakt ausgeführt
  • Potentiometer

Hub max.

50 mm

Druckkraft max.

300 N

Zugkraft max.

300 N

Verfahrgeschwindigkeit max.

14 mm/s

Schutzart

IP 30

Elektrozylinder BGR 010 (Leistungsklasse 1)

Die kompakt gebauten Elektrozylinder der BaugruppeBGR010 sind speziell für den anspruchsvollen Einsatzfall konzipiert. Mit hochwertigen, eisenlosen Motoren ausgerüstet, halten sie extremen Belastungen stand und erreichen hohe Standzeiten.
  • Endschalter integr. (einstellbar)
  • Signalkontakt ausgeführt
  • Potentiometer

Hub max.

40 - 100 mm

Druckkraft max.

500 N

Zugkraft max.

500 N

Verfahrgeschwindigkeit max.

22 mm/s

Schutzart

IP 30 / IP 54

Elektrozylinder BGR 015 (Leistungsklasse 2)

Die Elektrozylinder der Baugruppe BGR 015 eignen sich hervorragend für industrielle Anwendungen. Die kompakte und robuste Bauweise erlaubt den Einsatz auch bei hohen Anforderungen.
  • Endschalter integr. (einstellbar)
  • Signalkontakt ausgeführt
  • Potentiometer

Hub max.

300 mm

Druckkraft max.

1'000 N

Zugkraft max.

1'000 N

Verfahrgeschwindigkeit max.

100 mm/s

Schutzart

IP 54

LAMBDA Elektrozylinder (Leistungsklasse 2)

Der LAMBDA Elektrozylinder ist sowohl für industrielle Anwendungen als auch für Einsatzgebiete erhöhter Schutzart IP 66 bestens geeignet.
  • Endschalter integr.
  • über Steuerung synchronisierbar
  • Signalkontakt ausgeführt
  • Potentiometer

Hub max.

600 mm

Druckkraft max.

6'000 N

Zugkraft max.

4'000 N

Verfahrgeschwindigkeit max.

21 mm/s

Schutzart

IP66

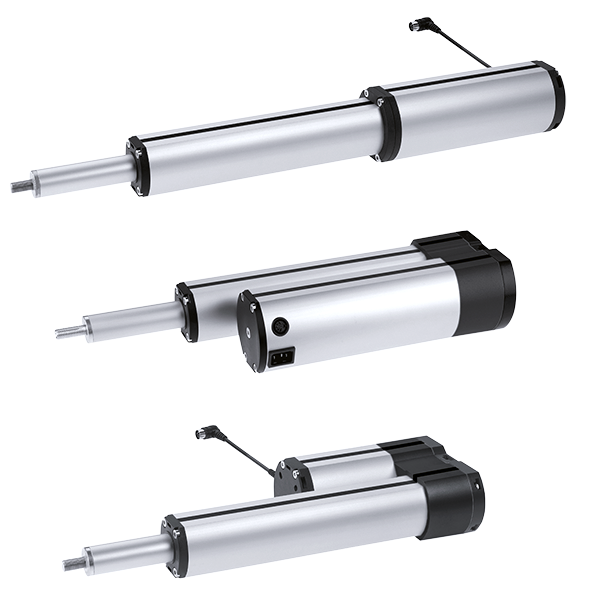

Elektrozylinder LZ 60 (Leistungsklasse 2)

Die komplett ausgestatteten Elektrozylinder beinhaltet bereits die Motor-Getriebe-Einheit inklusive Motorbremse, 2-Kanal-Hall-IC Sensor und zwei Endschalter. Alle Anschlussleitungen sind direkt herausgeführt um die Inbetriebnahme, besonders im Hinblick auf SPS-Betrieb, komfortabel zu gestalten. Die Anschlussbefestigung des Elektrozylinders ist kombatibel zu handelsüblichen Pneumatik- und Hydraulikzylindern.
  • Endschalter integr.
  • über Steuerung synchronisierbar
  • Signalkontakt ausgeführt (optional)
  • integr. Steuerung (optional)

Hub max.

600 mm

Druckkraft max.

4'000 N

Zugkraft max.

4'000 N

Verfahrgeschwindigkeit max.

50 mm/s

Schutzart

IP54

Elektrozylinder LZ 80 (Schwerlastzylinder)

Der LZ 80 kann wahlweise mit Drehstrom- oder Servomotoren adaptiert werden. Die hohen Zug- und Druckkräfte des LZ 80 PL (PowerLine) bis 10.000 Newton überzeugen. Der LZ 80 FL (FastLine) hingegen erreicht Geschwindigkeiten von bis zu 288 Milimeter pro Sekunde. Die Schutzart IP 54, die Einschaltdauer von bis zu 100% und das umfangreiche Zubehör machen den LZ 80 zum industrietrauglichen Allrounder.
  • Antriebe frei wählbar
  • Lebensdauer bis 5 Mio. Doppelhübe
  • Sensoren für externe Magnetschalter integriert
  • Schubstange verdrehgesichert

Hub max.

1'005 mm

Druckkraft max.

10'000 N

Zugkraft max.

10'000 N

Verfahrgeschwindigkeit max.

13 mm/s

Schutzart

IP 54 / IP 65

Elektrozylinder SLZ 90 (Schwerlastzylinder)

Die Einschaltdauer von 100% macht den Schwerlastzylinder SLZ zu einem interessanten und zuverlässigen Dauerläufer bei Industrieanwendungen. Der modulare Aufbau bietet Flexibilität bei der Bestückung mit unterschiedlichen Antriebskonzepten.
  • über Steuerung synchronisierbar (motorabhängig)
  • Schutzart IP 54

Hub max.

2'000 mm

Druckkraft max.

25'000 N

Zugkraft max.

25'000 N

Verfahrgeschwindigkeit max.

77 mm/s

Schutzart

IP 54

Elektrozylinder SLZ 63 (Schwerlastzylinder)

Aufgrund des parallelen Anbaus des Motors besitzt der Schwerlastzylinder SLZ 63 ein optimales Einbau-Hub-Verhältnis. Seine maximale Hublänge beträgt 1.000 mm, auf Wunsch sind jedoch auch bis zu 1.500 mm Hub möglich. Der SLZ 63 lässt sich flexibel in die unterschiedlichsten Anwendungen integrieren, dank Nuten im Aussenprofil und Anschlussmassen nach DIN ISO 15552.
  • Antriebe frei wählbar
  • Lebensdauer bis 5 Mio Doppelhübe
  • Variable Anschlussmöglichkeiten DIN ISO 15552 konform
  • Schubstange aus Edelstahl verdrehgesichert

Hub max.

1'000 mm

Druckkraft max.

15'000 N

Zugkraft max.

15'000 N

Verfahrgeschwindigkeit

1'250 mm/s

Schutzart

IP 54 / IP 65
